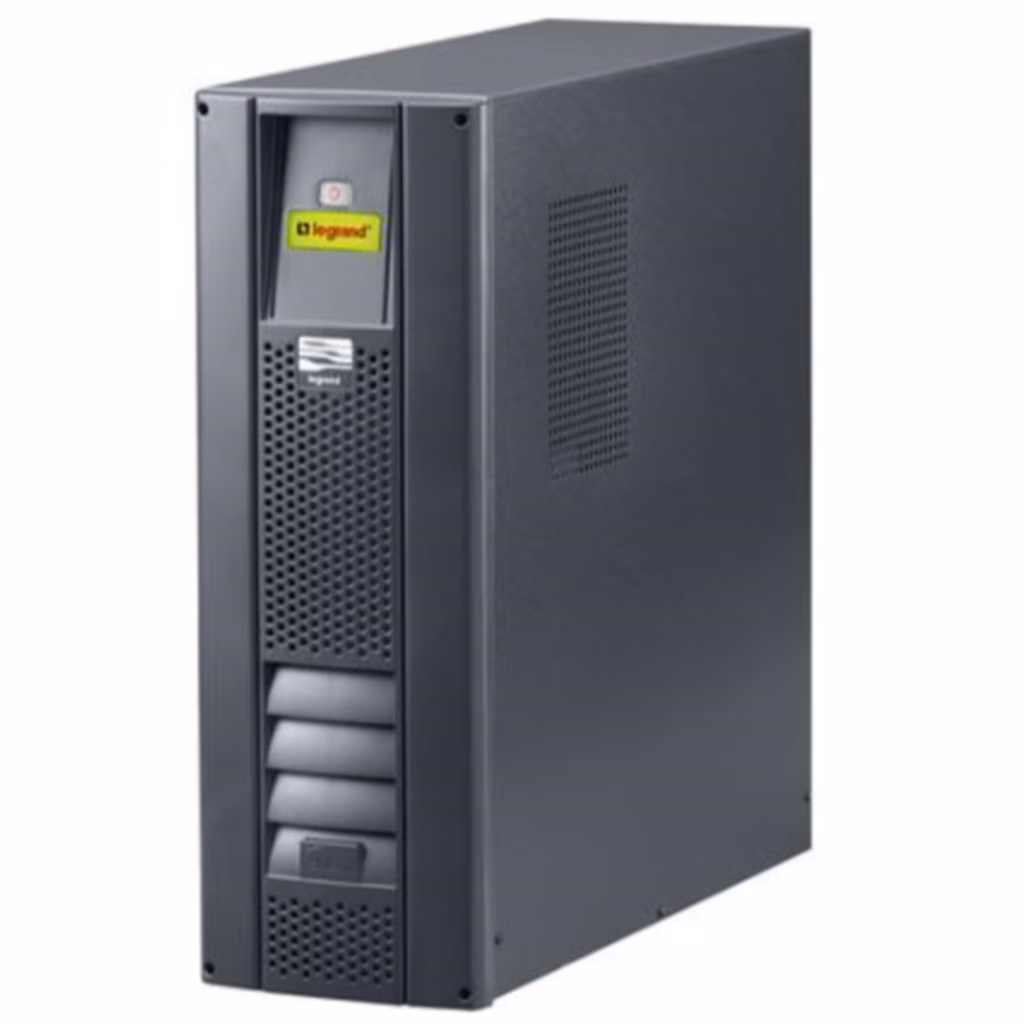

Gruppo di continuità LEGRAND WHAD ONLINE 2500VA ESPAND.IN AUTONOMIA 310097

Descrizione

L’UPS Legrand modello Whad OnLine 2,5 kVA è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 2500 VA – 1750 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 10 minuti all’80% del carico. Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
• correggere automaticamente il fattore di potenza del carico perriportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale
• alimentare l’inverter senza richiedere energia alle batterie anchein presenza di tensione di rete molto bassa (funzionamento con alimentazione da rete per valori di VIN≅ 110 Vac al 50% del carico nominale)
• assicurare una distorsione armonica totale della corrented’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti supplementari
Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:− Commutatore elettromeccanico− Logica di comando e di controllo gestita da microprocessore che provvede a:
• trasferire automaticamente il carico direttamente sulla reteprimaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter;• ritrasferire automaticamente il carico da rete primaria a lineainverter, senza interruzione dell’alimentazione, al ripristino delle condizioni normali del carico;
• se la rete primaria e l’inverter non sono sincronizzati il bypassdovrà essere disabilitato.Al fine di salvaguardare le batterie dai danni derivanti dalle scariche profonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una gestione a soglie di tensione fisse.Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows e Linux.
